4．高性(xing)能聲表面(mian)波濾(lv)波器
【所(suo)屬領(ling)域】核(he)心電子元器件
【中(zhong)(zhong)央企(qi)業名稱】中(zhong)(zhong)國電(dian)子科技(ji)集團有限公司
【技術產品簡介】高性能SAW濾波(bo)(bo)(bo)器主(zhu)要(yao)有3類：高溫度穩定型SAW（TCSAW）濾波(bo)(bo)(bo)器、晶圓(yuan)級封裝（WLP）聲表(biao)面波(bo)(bo)(bo)器件(jian)及極窄帶SAW濾波(bo)(bo)(bo)器
（1）TCSAW濾波(bo)器(qi)除了具(ju)有(you)普通(tong)SAW濾波(bo)器(qi)的體積小、插入損耗小等(deng)特(te)點外，還具(ju)有(you)頻(pin)率溫(wen)(wen)度穩定性(xing)好的優勢，可以解決系統(tong)(tong)在惡劣溫(wen)(wen)度環境下的抗干擾問題(ti)。當(dang)前主要用(yong)于電臺及通(tong)訊系統(tong)(tong)中，后期可應用(yong)于雷達系統(tong)(tong)中；
（2）WLP濾(lv)波器除了(le)具有超小體(ti)積(ji)優(you)勢，可以用(yong)于(yu)小模組集(ji)成。在雷達及通訊等系統中應用(yong)很(hen)好地滿足系統小型化需求；
（3）極(ji)窄(zhai)帶(dai)SAW濾波器具有帶(dai)寬極(ji)窄(zhai)的特點，設計上采用穩定(ding)性好的水(shui)晶材料，主要(yao)應用于電臺系統中，主要(yao)需(xu)求(qiu)有1090MHz、1220MHz及1575MHz。
【產品圖片】

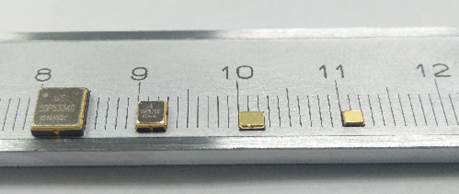

圖1

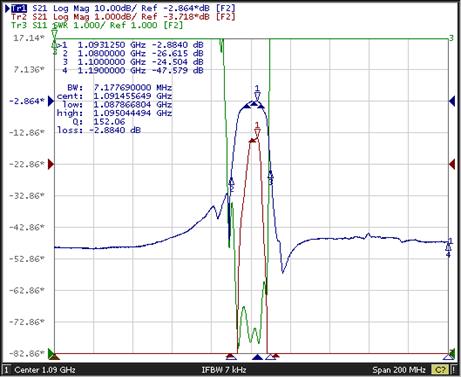

圖2 TCSAW濾波器(qi)實測曲(qu)線

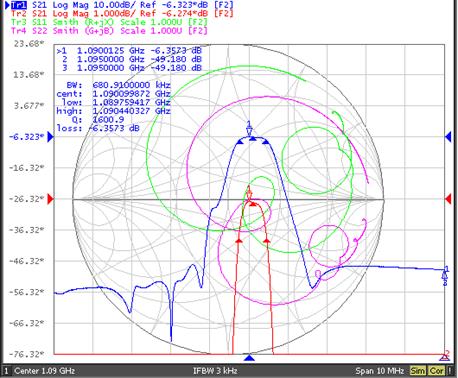

圖3 WLP濾波器實測曲(qu)線

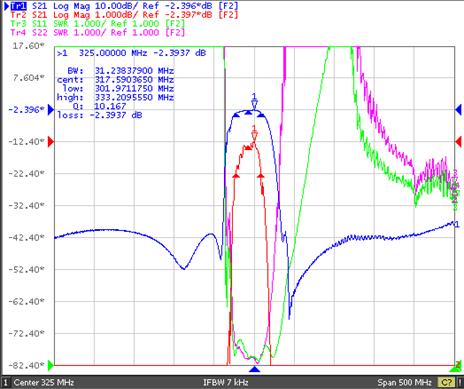

圖(tu)4 極窄帶(dai)濾波器實測曲線

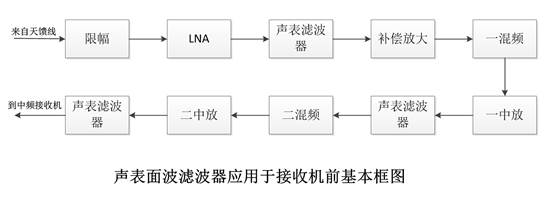

圖5 應用場景
【與國外同類(lei)技術產品對比情(qing)況】
技術對比情況：相當
價格對比情況：相當
國外技(ji)術產品廠家(jia)及名稱：QORVO的(de)(de)TQQ1013、村田的(de)(de)SF2194E等
【技術指標】
1．（TCSAW濾(lv)波(bo)器），頻(pin)率(lv)溫(wen)度系數(shu)(shu)，插入(ru)(ru)損(sun)(sun)(sun)耗—頻(pin)率(lv)溫(wen)度系數(shu)(shu)，描(miao)述(shu)頻(pin)率(lv)隨溫(wen)度漂(piao)移的系數(shu)(shu)；插入(ru)(ru)損(sun)(sun)(sun)耗，通帶最(zui)小損(sun)(sun)(sun)耗：頻(pin)率(lv)溫(wen)度系數(shu)(shu)，優于-5ppm/°C；插入(ru)(ru)損(sun)(sun)(sun)耗≤2dB
2．（WLP SAW），產(chan)品最(zui)小(xiao)尺寸(cun)—產(chan)品最(zui)小(xiao)尺寸(cun)，產(chan)品的長(chang)×寬×高 ：產(chan)品最(zui)小(xiao)尺寸(cun)，≤0.9mm×0.7mm×0.4mm
3．（極(ji)窄帶(dai)SAW濾波器），1dB相(xiang)對帶(dai)寬，阻帶(dai)抑制 —1dB相(xiang)對帶(dai)寬，參考(kao)點往(wang)下1dB測(ce)試的帶(dai)寬值(zhi)除以中心頻率值(zhi)：1dB相(xiang)對帶(dai)寬，0.5‰～1%，阻帶(dai)抑制≥30dB
