22. 100G/200G硅光相(xiang)干收發芯片(pian)
【所屬領域】核心電子元器件、5G、新基建
【中央企(qi)業(ye)名稱】中國信(xin)息通信(xin)科技(ji)集團有(you)限(xian)公司
【技術(shu)產(chan)(chan)品(pin)簡介】本產(chan)(chan)品(pin)是國(guo)內首款自主開(kai)發(fa)的(de)100G相干光傳(chuan)輸(shu)(shu)芯片產(chan)(chan)品(pin),打破(po)國(guo)外長期壟斷(duan)。基于(yu)(yu)硅基光子(zi)集成技術(shu)實現了相干收發(fa)器(qi)功能的(de)單(dan)片集成,器(qi)件尺(chi)寸縮(suo)小為傳(chuan)統方案(an)的(de)1/3,成本大幅降低。目前已完成器(qi)件和模塊開(kai)發(fa),系列產(chan)(chan)品(pin)支持100Gb/s DP-QPSK和200Gb/s DP-16QAM調制格式(shi),可(ke)廣泛(fan)的(de)應用于(yu)(yu)城域網(wang)、骨干網(wang)、5G中(zhong)回傳(chuan)、數據中(zhong)心(xin)間互連(lian)等80km以上距(ju)離光傳(chuan)輸(shu)(shu)設備,現已在(zai)國(guo)內運營(ying)商(shang)和南方電網(wang)OTN設備中(zhong)實現國(guo)產(chan)(chan)化替代。
【產品圖片】

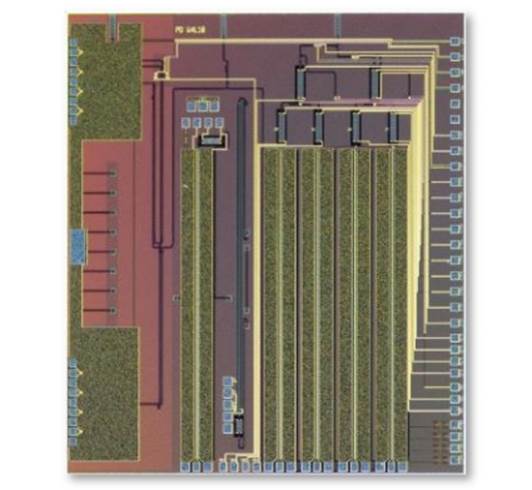

圖1 100G/200G硅(gui)光相干收發芯(xin)片

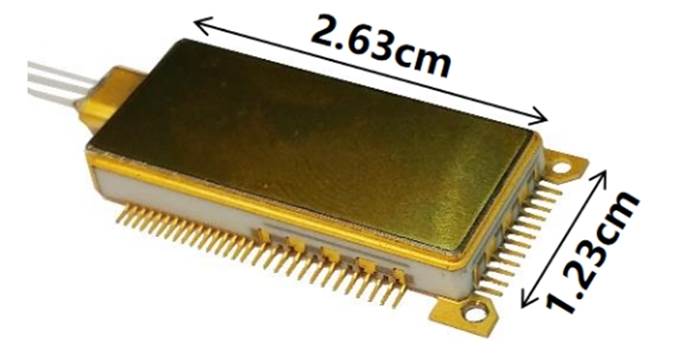

圖2 100G/200G硅光相(xiang)干收發器(qi)件

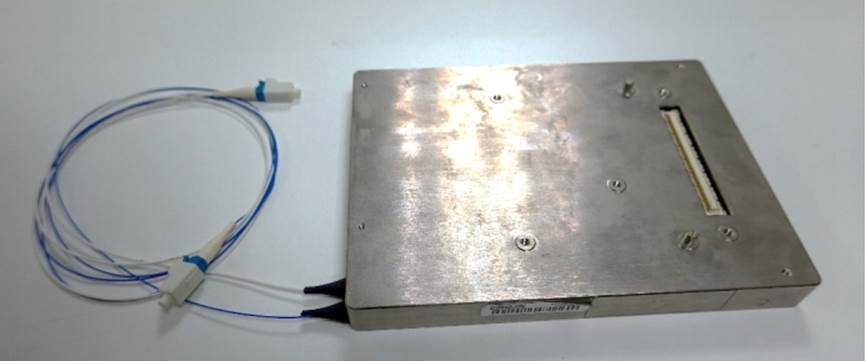

圖3 硅(gui)光模塊尺寸為4英(ying)寸×5英(ying)寸

圖4 集(ji)成硅光(guang)模塊(kuai)的OTN設備
【與國外同類技術產品(pin)對比情況】
技術對比情況:相當
價格對比情況:低于
國外技術產品廠家及名(ming)稱:美國思科(acacia communications)公(gong)司100G/200G硅光相干收發(fa)模塊產品AC100,AC200
【技術指標】
1.工(gong)作(zuo)波長—工(gong)作(zuo)波長:1529.16nm-1567.13nm
2.速率—單波長傳(chuan)輸速率:128Gb/s或256Gb/s
3.調(diao)制(zhi)格式(shi)—支持的調(diao)制(zhi)格式(shi):DP-QPSK/16QAM
4.傳輸距(ju)離—光信號最(zui)遠(yuan)傳輸距(ju)離:>1200km
5.調制(zhi)器靜態(tai)消光比(bi)—調制(zhi)器ON/OFF狀態(tai)下的光功(gong)率(lv)比(bi)值(zhi):>22dB
6.相(xiang)干調制(zhi)器帶寬(kuan)—相(xiang)干調制(zhi)器3dB帶寬(kuan):>20GHz
7.相(xiang)干接(jie)收機信號光(guang)(guang)響(xiang)應度—輸入(ru)單位光(guang)(guang)功率產(chan)生的光(guang)(guang)電流:>0.04A/W
8.相(xiang)(xiang)干(gan)接(jie)收機(ji)相(xiang)(xiang)位誤(wu)差(cha)—接(jie)收機(ji)I/Q路相(xiang)(xiang)位差(cha)與90°之(zhi)間的誤(wu)差(cha):<7°
9.相(xiang)干接收機帶寬—相(xiang)干接收機3dB帶寬:>22GHz
