4．高性能聲表面(mian)波(bo)濾(lv)波(bo)器
【所(suo)屬領(ling)域】核心電(dian)子(zi)元(yuan)器件(jian)
【中央(yang)企業名稱】中國電子科技(ji)集(ji)團有限公司
【技術產品(pin)簡介】高性(xing)能SAW濾波器(qi)(qi)主要(yao)有(you)3類：高溫度穩定型SAW（TCSAW）濾波器(qi)(qi)、晶圓級封裝（WLP）聲表面波器(qi)(qi)件(jian)及極窄帶SAW濾波器(qi)(qi)
（1）TCSAW濾波器除了具(ju)有普(pu)通SAW濾波器的體(ti)積小(xiao)、插入損耗(hao)小(xiao)等特點(dian)外，還(huan)具(ju)有頻(pin)率溫(wen)度穩定性好的優勢，可以解決系(xi)統在惡劣溫(wen)度環境(jing)下的抗干擾(rao)問題。當前(qian)主要用于(yu)電臺及(ji)通訊系(xi)統中，后期可應(ying)用于(yu)雷達系(xi)統中；
（2）WLP濾波器(qi)除了具有超小(xiao)(xiao)體積優勢，可以用(yong)于(yu)小(xiao)(xiao)模組集成。在雷達及(ji)通訊等系(xi)統中(zhong)應(ying)用(yong)很好地滿足系(xi)統小(xiao)(xiao)型化需求；
（3）極窄帶(dai)SAW濾(lv)波器具有帶(dai)寬極窄的特點(dian)，設計(ji)上采用(yong)穩定性好的水晶材料，主要應用(yong)于電(dian)臺系統(tong)中，主要需求有1090MHz、1220MHz及1575MHz。
【產品圖片】

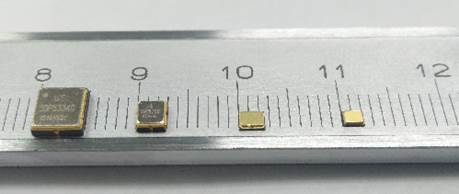

圖1

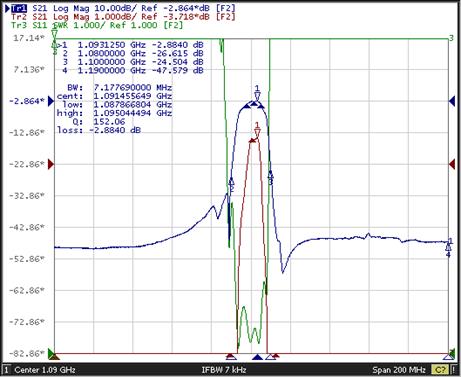

圖(tu)2 TCSAW濾波(bo)器實測曲線

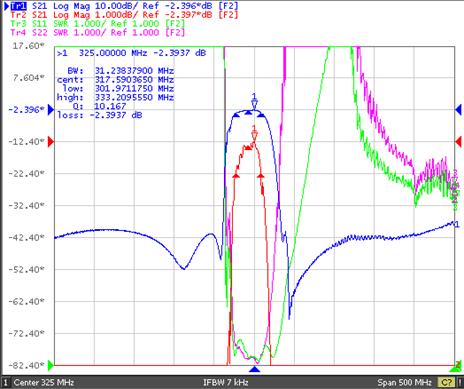

圖3 WLP濾波器實(shi)測曲線

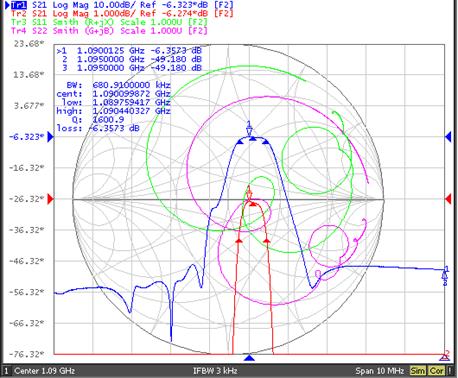

圖4 極窄帶濾波器實測曲線

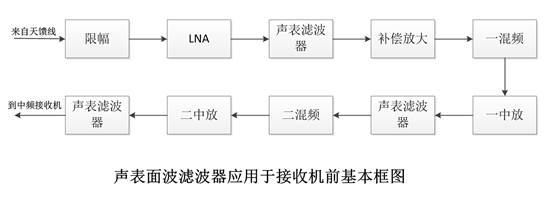

圖5 應用場景
【與國外同類技(ji)術產品(pin)對比情(qing)況】
技術對比情況：相當
價格對比情況：相當
國外(wai)技術產品廠家及名稱：QORVO的(de)TQQ1013、村田(tian)的(de)SF2194E等
【技術指標】
1．（TCSAW濾波器），頻(pin)率(lv)(lv)溫(wen)度(du)系數，插(cha)入損耗—頻(pin)率(lv)(lv)溫(wen)度(du)系數，描述頻(pin)率(lv)(lv)隨溫(wen)度(du)漂移的系數；插(cha)入損耗，通(tong)帶(dai)最小(xiao)損耗：頻(pin)率(lv)(lv)溫(wen)度(du)系數，優于-5ppm/°C；插(cha)入損耗≤2dB
2．（WLP SAW），產品(pin)(pin)最(zui)小(xiao)(xiao)尺(chi)寸—產品(pin)(pin)最(zui)小(xiao)(xiao)尺(chi)寸，產品(pin)(pin)的長×寬×高 ：產品(pin)(pin)最(zui)小(xiao)(xiao)尺(chi)寸，≤0.9mm×0.7mm×0.4mm
3．（極窄帶(dai)(dai)SAW濾波器），1dB相對(dui)帶(dai)(dai)寬(kuan)，阻(zu)帶(dai)(dai)抑(yi)(yi)制 —1dB相對(dui)帶(dai)(dai)寬(kuan)，參考點(dian)往(wang)下1dB測試(shi)的帶(dai)(dai)寬(kuan)值除以中心頻率值：1dB相對(dui)帶(dai)(dai)寬(kuan)，0.5‰～1%，阻(zu)帶(dai)(dai)抑(yi)(yi)制≥30dB
