發布時間：2018-06-02
20．高壓IGBT
【所屬領域】關鍵零部件
【中央企業名稱】中國中車集團有限公司
【技術產品簡介】高壓IGBT器件技術門檻非常高，以毫米間距承受數千伏電壓，以亞微米精細結構承受數千安培電流，以焦耳級功耗控制兆瓦級功率，批量應用于電力機車、高速動車組、地鐵等軌道交通領域，以及大功率變頻器裝置。覆蓋了1700V-6500V的電壓等級和500A-1800A的電流輸出能力。芯片采用第四代DMOS＋技術，具備低導通壓降、軟開關特性、裕量大等特性。模塊采用AlSiC基板、AlN襯板，具有高熱循環能力、高可靠性等特點，滿足車輛頻繁啟動和長距離可靠性運行要求。
【產品圖片】
圖1 IGBT家族系譜圖

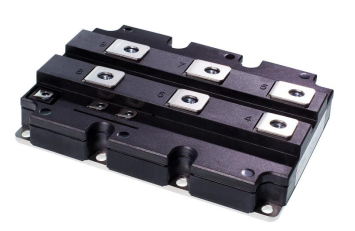

圖2 3300V 1500A IGBT產品

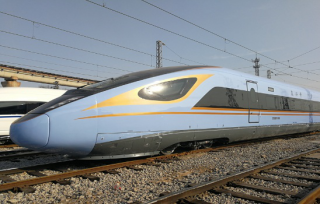

圖3 中國250Km標準動車組

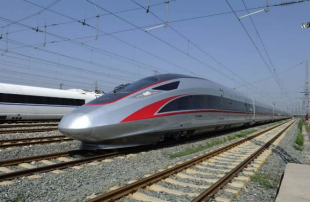

圖4 中國350Km標準動車組
【與國外同類技術產品對比情況】
技術對比情況：相當
價格對比情況：低于
國外技術產品廠家及名稱：英飛凌高壓IGBT產品
【技術指標】
1．Vce—導通壓降典型值：3300VIGBT產品:3.1V@1500A 6500V IGBT產品:3.3V@750A
2．功率循環能力—功率循環能力：≥30萬次, △Tj=80℃
3．溫度循環能力—溫度循環能力：≥20000次；Tj=150℃
93．間位芳綸絕緣紙
【所屬領域】：關鍵材料
【中央企業名稱】中國中車集團有限公司
【技術產品簡介】間位芳綸絕緣紙是由短切纖維、沉析纖維按照一定配比，經濕法成型、高溫軋光而成的特種紙，具有優異的耐高溫性能及極佳的電氣絕緣性、機械性能和阻燃性，柔韌性及抗撕裂性能好，與各種絕緣漆的相容性好、耐油性佳，可配合H級、C級絕緣系統在200℃環境下長期使用。間位芳綸絕緣紙適用于所有需要片型電氣絕緣材料的場合，抗過載能力強。可用于各種變壓器（牽引變壓器、礦用防爆變壓器、電力變壓器、電抗器、整流器等）的匝間絕緣、層間絕緣及端部絕緣，以及各種電機（牽引、水電、風電、礦用、冶金、船舶、新能源驅動等電機）及發電機的槽絕緣、匝間絕緣、相間絕緣及襯墊絕緣。此外，在電池、線路板、開關等電子電器領域也有廣泛應用。
【產品圖片】
圖1間位芳綸絕緣紙產品
圖2用于變壓器
圖3用于風力發電機
【與國外同類技術產品對比情況】
技術對比情況：相當
價格對比情況：低于
國外技術產品廠家及名稱：美國杜邦公司T410、T464芳綸紙產品
【技術指標】
1．電氣強度—材料單位厚度的擊穿電壓值：≥17kV/mm
2．抗張強度（縱橫向）—材料或試件承受靜態拉伸時抵抗斷裂的能力或材料不致斷裂所能承受的最大拉力：縱向：≥3.0kN/m 橫向：≥1.5kN/m
3．伸長率（縱橫向）—試樣在拉伸斷裂后，原始標距的伸長與原始標距之比的百分率：縱向：≥5.0% 橫向：≥4.0%
4．撕裂度（縱橫向）—撕裂一定長度所需的力：縱向：≥500mN 橫向：≥1000mN
