發布時(shi)間：2018-06-02
76．熱等靜壓氮化硅陶瓷球
【所屬領域】關鍵零部件、關鍵材料
【中央企業名稱】中國建材集團有限公司
【技術產品簡介】氮化硅陶瓷被譽為“結構陶瓷皇冠上的明珠”具有輕量化、高強韌、自潤滑、耐腐蝕、絕緣等優異性能，氮化硅陶瓷球作為陶瓷軸承滾動體廣泛應用于高端精密機床主軸、汽車、風力發電機、航空航天發動機及傳動系統高轉速、高精密陶瓷軸承領域，以及大運載火箭發動機、導彈發動機，武裝直升機發動機及傳動系統、空間宇航系統等國防軍工領域，是發動機和傳動系統陶瓷軸承的關鍵配件，但國內一直受到美、日兩國的限制和壟斷，長期依賴從日本和美國兩個國家進口，成為我國高端裝備制造關鍵配件發展的瓶頸，特別是給軍工領域的高端裝備配套的“卡脖子”基礎配件。
【產品圖片】
圖1
圖2
圖3
圖4
【與國外同類技術產品對比情況】
技術對比情況：存在差距
價格對比情況：低于
國外技術產品廠家及名稱：日本東芝材料企業TSN系列氮化硅陶瓷球技術產品；美國闊斯泰SN101C、NBD-200。
【技術指標】
1．密度—產品燒結后的實際密度，衡量燒結致密性：3.2-3.4 g/cm3
2．抗彎強度—材料抵抗彎曲不斷裂的能力：＞900MPa
3．斷裂韌性—材料阻止裂紋擴展的能力：≥6 MPa·m-1/2
4．硬度（HV10）—材料局部抵抗硬物壓入其表面的能力：1480
5．壓碎載荷比—破碎時承受的壓力值：≥40%
6．韋布爾模數—反映材料強度的離散性：≥12
77．藥用玻璃材料
【所屬領域】關鍵材料、生物醫藥
【中央企業名稱】中國建材集團有限公司
【技術產品簡介】《產業結構調整指導目錄 (2019 年本)》、《醫藥包裝工業“十三五”發展建議》和《醫藥工業發展規劃指南》、《河北省技術改造投資導向目錄》（2019－2020年）》等政策大力支持中硼硅藥用玻璃產業的發展。凱盛君恒采用國際通用的“全氧燃燒”熔化和丹納法成型工藝，填補了國內中性硼硅藥用玻璃的空白，將推動藥玻行業轉型升級，促進國民用藥安全。
中性硼硅藥用玻璃管經加工成為藥用玻璃包裝瓶，包括安瓿瓶、西林瓶、卡式瓶、預灌封注射器，可用于生物制劑（疫苗）、血凝制品、凍干粉、注射劑等藥品的包裝。中性硼硅藥用玻璃的耐水性、耐酸耐堿性、抗冷凍性、熱穩定性等都遠優于國內大量使用的低硼硅玻璃，是國際公認的安全藥包材。
【產品圖片】
圖1
圖2
圖3
【與國外同類技術產品對比情況】
技術對比情況：相當
價格對比情況：低于
國外技術產品廠家及名稱：德國肖特、美國康寧、日本尼普洛、日本NEG，中性硼硅藥用玻璃
【技術指標】
1．熱膨脹系數—單位溫度變化所導致的長度量值的變化：（4.9～5.1）×10-6/℃(室溫20~300℃)（YBB00012005-2-2015標準）
2．121℃顆粒耐水性—玻璃顆粒在121℃下抵抗水破壞的能力：1級（YBB00012005-2-2015標準）
3．98℃顆粒耐水性—玻璃顆粒在98℃下抵抗水破壞的能力：HGB1級（YBB00012005-2-2015標準）
4．耐酸性—抵抗酸性物質腐蝕的性能：1級，堿性氧化物浸出量≤100 μg/dm2（YBB00012005-2-2015標準）
5．耐堿性—抵抗堿性物質腐蝕的性能：2級（YBB00012005-2-2015標準）
6．直線度—單一實際直線允許的變動全量：≤0.5‰（YBB00012005-2-2015標準）
7．有害物質—砷、銻、鉛、鎘的浸出量：通過歐盟ROHS檢測，達到標準
78．集成電路關鍵裝備用石英玻璃基板及精密碳化硅陶瓷零部件
【所屬領域】關鍵零部件、關鍵材料
【中央企業名稱】中國建材集團有限公司
【技術產品簡介】隨著我國 “中國制造2025”、“02”專項的實施，集成電路制造產業快速發展，集成電路制造裝備及工藝制程不斷發展突破，但是技術瓶頸下移問題也逐漸凸顯，特別是制造裝備核心部件、工藝制程核心材料國產化進程緩慢，成為集成電路制造產業的“卡脖子”技術。針對以上需求，中國建材總院有限公司突破了碳化硅及高純石英材料設計、近凈尺寸成型凝膠注模成型技術、復雜部件高溫燒結與反應連接技術、高純石英CVD快速制備技術、超精密加工技術，研制成功集成電路制造裝備用高純石英材料及碳化硅精密零部件成套技術，并建立我國首條石英玻璃基板成套生產線，滿足如光刻機、刻蝕機、激光淬火、劃片、晶圓檢測等核心裝備及核心制程工藝要求，解決了光刻機方鏡、光刻機用高純石英掩模板、掩模臺、工件臺、微動臺、粗動臺、真空吸盤、氣浮導軌等部件等 “大、厚、空、薄、輕、精”的結構的制備問題，同時滿足部件高比剛度和精良的光學設計要求。該技術解決了光刻機這一國家戰略高科技產品的核心材料及關鍵部件難題，填補了國內空白。為集成電路制造關鍵裝備用高純材料及精密部件的國產化發展提供了重要支撐，社會、經濟效益顯著，市場前景廣闊。
【產品圖片】
圖1
圖2
圖3
圖4
圖5
圖6
【與國外同類技術產品對比情況】
技術對比情況：相當
價格對比情況：低于
國外技術產品廠家及名稱：美國Coorstek精密碳化硅陶瓷部件、日本HOYA光掩模石英玻璃基板
【技術指標】
碳化硅精密零部件
1．密度—表征材料物質特性：＞3.0g/cm3
2．三點彎曲強度—表征材料強度大小：＞350MPa
3．彈性模量—表征材料抗變形能力：＞400GPa
4．熱導率—表征材料熱傳導快慢：＞150 W/m.K
5．熱膨脹系數—表征材料熱變形大小：＜2.4×10-6K-1
6．粗糙度—表征零件粗糙特性：＜1微米
7．平面度—零部件表面平整特性：＜1微米
光掩模石英玻璃基板
1．材料內質—石英玻璃材料性能：
金屬雜質總含量≤2ppm；
內部氣泡尺寸≤2μm；
條紋I類；雙折射I類。
2．尺寸精度—加工規格、尺寸偏差、平行度、表面缺陷：國際SEMI標準
79．T800級高性能碳纖維
【所屬領域】關鍵材料
【中央企業名稱】中國建材集團有限公司
【技術產品簡介】T800級高性能碳纖維，產品牌號為SYT55，是高性能纖維材料的重大創新突破。SYT55碳纖維在公司已有干噴濕紡SYT49（T700級）碳纖維技術基礎上，從聚合、紡絲、碳化等全流程進一步進行工藝優化，重點進行纖維缺陷進行控制。
SYT55高性能碳纖維以其高強度、高斷裂伸長率等優勢已經成為航空航天、壓力容器、高端體育等領域不可或缺的戰略性新材料。
主要應用在對結構件的強度、剛度、變形量、韌性、耐候性、耐疲勞性要求較高的部件，如軍用固體發動機殼體、艙段、航空發動機機匣、壓力容器等。
SYT55碳纖維拉伸強度達到5900MPa以上，拉伸模量達到295GPa以上。其在力學性能、工藝性能上均到達了國外同類產品先進水平，已實現了千噸級工程化穩定生產。
【產品圖片】
圖1 SYT55碳纖維產品
圖2 航空領域
圖3 航天領域
【與國外同類技術產品對比情況】
技術對比情況：相當
價格對比情況：低于
國外技術產品廠家及名稱：日本東麗/T800級；美國赫氏/IM7
【技術指標】
1．拉伸強度（MPa）—材料產生最大均勻塑性變形的應力：5900
2．拉伸模量（GPa）—材料在拉伸時的彈性：295
3．斷裂延伸率（%）—試樣在拉斷時的位移值與原長的比值：2.0
4．體密度（g/cm3）—纖維、單紗、網線、繩索等單位體積的質量：1.79
5．線密度（g/km）—纖維、單紗、網線、繩索等單位長度的質量：450
80．高端PCB用特種電子玻璃纖維及制品
【所屬領域】關鍵材料、5G、新基建
【中央企業名稱】中國建材集團有限公司

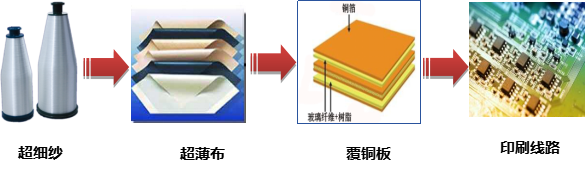

【技術產品簡介】超細玻璃纖維及制品：超細的纖維直徑和超薄的電子布厚度使其具有優良的性能，對PCB的輕量化、微型化等起著決定性作用，可用來制造更薄、更多層數和更高電路密度的PCB印刷線路板，滿足如微機電系統、微光學器件等技術需求，產品廣泛應用于微光學器件、微芯片、光學遙感技術攝像機等高端電子信息領域。
Low Dk電子玻璃纖維及制品：（英文全稱：low dielectric constant）是一種具有低介電常數（Dk）、低介電損耗（Df）的電子玻璃纖維，與E-glass電子玻纖相比，其介電常數降低30-32%，介電損耗降低57%，密度降低11%。Low Dk電子布作為5G基站、智能手機、物聯網、大數據、無人駕駛、人工智能等高端電子信息產業用PCB核心基體材料，其優良的電性能對高頻、高速、大容量的PCB起著決定性作用。
【產品圖片】
圖1 超細電子玻璃纖維
圖2 超薄電子布
圖3 Low Dk短切纖維
圖4 大數據中心
圖5 5G基站
圖6 芯片
【與國外同類技術產品對比情況】
技術對比情況：領先
價格對比情況：高于
國外技術產品廠家及名稱：
美國AGY： L-glass
日本NTB：NE-Glass
【技術指標】
1．單絲直徑—單根纖維的直徑：4.0-6.5μm
2．介電常數—表征材料極化并儲存電荷能力的物理量；介電常數大小表示該介質中空間電荷互相作用減弱的程度；作為高頻絕緣材料ε要小：4.2-4.7（10GHz）
3．介電損耗—指電介質材料在外電場作用下發熱而損耗的那部分能量。對于用在高壓裝置、高頻設備，特別是用在高壓、高頻等地方的材料和 器件具有特別重要的意義，介質損耗過大，不僅降低整機的性能，甚至會造成絕緣材料的熱擊穿：0.003（10GHz）
4．熱膨脹系數—指固態物質當溫度改變攝氏度1度時，其長度的變化和它在0℃時的長度的比值，表示材料膨脹或收縮的程度：3.28x10-6/K
81．耐熱高強度鋰離子電池隔膜
【所屬領域】關鍵材料
【中央企業名稱】中國建材集團有限公司
【技術產品簡介】隔膜是鋰電池的關鍵組件之一，隔膜的品質直接影響電池容量、充放電循環壽命、阻燃止爆安全性能等指標。目前，我國烯烴多孔隔膜存在熱收縮和強度差等缺點，致使鋰離子電池在安全性能及電池綜合性能上存在一定的局限性。高端隔膜成了國產鋰電池難以承受之痛，也拖了國產鋰電池企業“走出去”的后腿。
公司通過在基膜一側設置耐熱性涂層，耐熱涂層能改善隔膜的耐熱性能，減小熱縮；通過工藝優化提升基膜的強度，改善電池的安全性能。該產品提高了鋰離子電池的安全性、使用性、工藝性，產品具有強度高、短路率低等特點，改善了現有隔膜產品不足，廣泛應用于新能源汽車、消費電子等行業。
【產品圖片】
圖1 鋰電池隔膜
圖2 生產線
圖3 鋰電池電芯
【與國外同類技術產品對比情況】
技術對比情況：相當
價格對比情況：低于
國外技術產品廠家及名稱：旭化成株式會社
【技術指標】
1．厚度—隔膜的厚度：12μm
2．MD拉伸強度—縱向的拉伸強度：180MPa
3．TD拉伸強度—橫向的拉伸強度：177MPa
4．MD熱收縮(180℃,15min)—縱向的耐熱收縮率：5.5%
5．TD熱收縮(180℃,15min)—橫向的耐熱收縮率：5.3%
6．針刺強度—鋼針穿透隔膜用的力：601gf
