中國煤炭科工集團有限公司

　　　發布時(shi)間：2018-06-02

53．面向智能開采的“透明礦井”構建技術

【所屬領域】其他：煤礦智能開采

【中央企業名稱】中國煤炭科工集團有限公司

【技術產品簡介】透明礦井是從地質保障技術出發面向智能開采的基礎技術，利用三維地震、定向鉆探、槽波地震、鉆孔物探、微震監測、電阻率監測等先進的精細探測、監測技術獲取地質信息，以大數據和云計算為基礎，借助三維動態可視化建模、同步映射、人工智能等技術，實現數據、信息、知識三層架構下的全息透明，構建面向智能開采的透明礦井綜合感知指標體系，協同集成煤礦生產系統，實現礦井全生命周期內的生產活動動態監管和預警，形成服務于煤炭工業的安全生產、智能開采的工業應用軟件平臺，提供完整的智能開采地質保障解決方案。

【產品圖片】

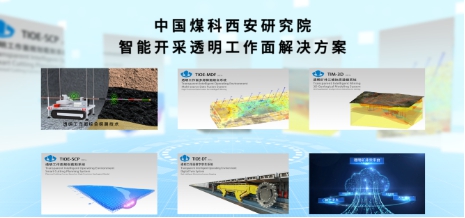

圖1 IC一體化解決方案

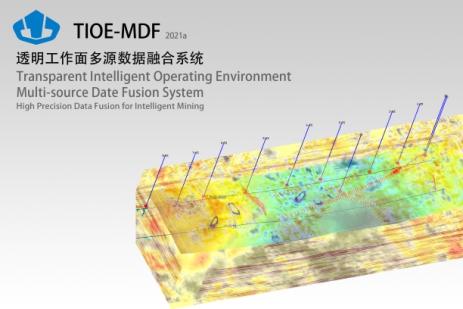

圖2多源數據融合系統

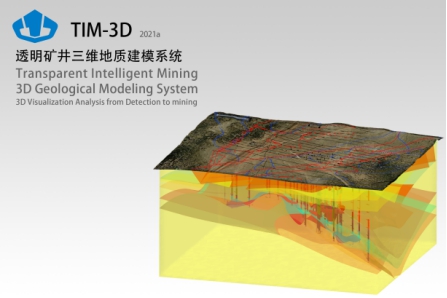

圖3 三維地質建模系統

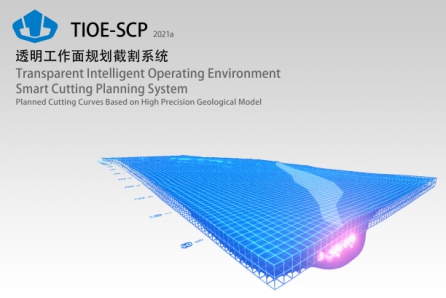

圖4 規劃截割系統

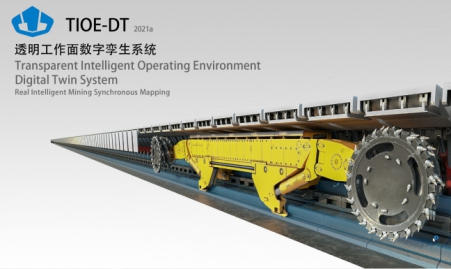

圖5 數字孿生系統

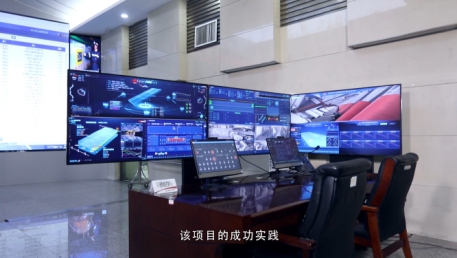

圖6 現場應用

【與國外同類技術產品對比情況】

技術對比情況：領先

價格對比情況：低于

國外技術產品廠家及名稱：與美國艾默生集團勘探與生產軟件公司SKUA-GOCAD軟件產品部分功能重合

【技術指標】

1．地震動態預測—三維地震勘探動態解釋，識別地層以及地質異常體（斷層、陷落柱）等：三維地震動態預測煤層頂底板深度的精度<1m，預測直徑>10m的陷落柱的準確率>60%，預測落差>3m的斷層的準確率>60%，排除直徑>10m的陷落柱的準確率98%

2．多源數據融合—地質鉆探、勘探資料的數據融合：實現三維地震、鉆探、測量、測井、孔中雷達、地質編錄等多源數據融合

3．三維動態地質建模—礦井三維精細地質建模、三維模型任意角度切剖、工作面與井巷建模、實現煤層及頂底板的斷層、陷落柱、褶皺的三維展示：地質模型的局部網格分辨率不大于10mm，三維地質模型動態響應為小于10秒級

4．透明礦井同步映射—構建包含井巷模型、地表和多地層模型的礦井生產數字化場景，實現井巷數字化，具備地質信息實時映射功能與透明礦井多角度巡查與動態交互功能：可視化模型精度達到20厘米；同步映射延遲時間小于1分鐘；動態漫游連續工作24小時無宕機。

104．掘支運一體化快速掘進關鍵技術與裝備

【所屬領域】先進工藝、高端裝備

【中央企業名稱】中國煤炭科工集團有限公司

【技術產品簡介】我國煤礦巷道掘進存在掘進效率低、用人多、安全性差等問題，導致大部分礦井采掘失衡，掘進面安全事故頻發，為此研發了掘支運一體化快速掘進關鍵技術與裝備，開創了掘支運“三位一體”快速掘進新模式，創建了全流程機械化快速掘進作業線，實現了掘進技術與裝備的重大突破。

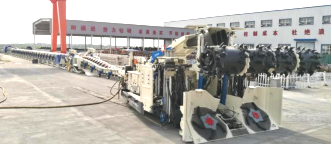

成套裝備由掘錨一體機、模塊化錨桿轉載機、柔性連續運輸系統、中央自動化控制平臺等組成，已形成適應簡單到復雜等不同地質條件系列化成套快速掘進技術及裝備，具有掘支平行、全寬截割、自動支護、柔性運輸、協同控制、安全環保等特點，該技術將掘支平行作業率由不足25%增至50%~70%，掘進速度提高1~3倍，作業人員減少60%。

【產品圖片】

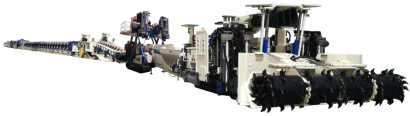

圖1

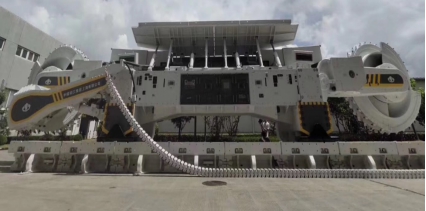

圖2

【與國外同類技術產品對比情況】

技術對比情況：領先

價格對比情況：低于

國外技術產品廠家及名稱：奧地利山特維克企業MB670系列掘錨一體機、日本小松久益企業EJM2×170/4-2掘錨一體機、日本小松久益企業FCT系統（可彎曲膠帶運輸機）

【技術指標】

1．掘支平行作業時間占比—截割、支護同時作業時間占單次循環作業的比例：50%~70%

2．截割功率—掘錨一體機截割功率：340KW

3．錨桿鉆機數量—掘錨一體機和錨桿轉載機上機載的錨桿鉆機數量：≥8臺

4．運輸能力—運輸系統單位時間運輸量：1600t/h

5．柔性連續運輸系統水平彎曲半徑—柔性連續運輸系統架體內側水平彎曲半徑：8m

6．運輸重疊搭接長度—后配套上下運輸皮帶最大重疊搭接距離，重疊搭接距離約長，則可滿足約高進尺連續掘進、無需延伸皮帶的要求：50~150m

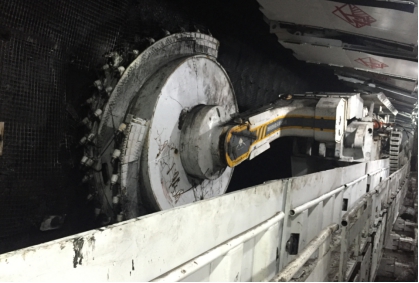

141．9m級特厚煤層系列采煤機

【所屬領域】高端裝備

【中央企業名稱】中國煤炭科工集團有限公司

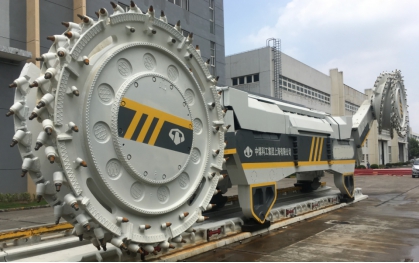

【技術產品簡介】以一次采全高方式開采8-9m特厚煤層，具有生產效率和回采效果高的突出優點。8-9m特厚煤層采煤機是該厚度煤層綜采成套設備中的關鍵裝備，承擔著割煤和裝煤的重要任務。該系列采煤機最大裝機功率3450kW，整機重量200-230t，具備智能化采煤功能，具有年產1500萬噸以上的生產能力，創最大采高和裝機功率兩大世界紀錄。

【產品圖片】

【與國外同類技術產品對比情況】

技術對比情況：領先

價格對比情況：相當

國外技術產品廠家及名稱： JOY公司 7LS8A

【技術指標】

1．最大采高-采煤的最大高度：9.0m

2．最大裝機功率-整機的裝機功率：3450kW

3．生產能力-小時產量：≥6500t/h

4．智能化程度-智能感知、判斷和決策能力：國際領先

5．大修周期-大部件需修理前過煤量：≥1500萬噸

142．煤礦井下近水平超長孔定向鉆進技術與裝備

【所屬領域】高端裝備

【中央企業名稱】中國煤炭科工集團有限公司

【技術產品簡介】該成果包括：具有多邏輯保護回路與鉆進參數監測功能的超長定向孔鉆進裝備、高強度大通孔無纜定向鉆具和煤礦井下3000m超長距離傳輸的泥漿脈沖無線隨鉆測量系統、煤礦井下超長孔定向鉆進技術。成果突破了井下順煤層超長定向孔鉆進中存在的鉆進裝備適應性差、測量信號傳輸距離受限、鉆進工藝深孔鉆進能力不足等技術瓶頸，填補了國內超長定向鉆孔技術裝備空白，滿足了煤礦井下順煤層3000m定向鉆孔成孔需要，為大盤區瓦斯治理技術實施提供了技術裝備支撐。成果顯著提高了井下定向孔的鉆進能力和鉆進效率，有效推動煤礦瓦斯治理、水害防治以及隱蔽致災因素探查等領域的技術進步，具有顯著的經濟和社會效益。

【產品圖片】

圖1 ZDY15000LD大功率定向鉆機

圖2 YHD3-3000型礦用泥漿脈沖隨鉆測量系統

圖3 現場施工情況

【與國外同類技術產品對比情況】

技術對比情況：領先

價格對比情況：低于

國外技術產品廠家及名稱：澳大利亞Valley Longwall VLD-1000定向鉆進系統

【技術指標】

1．鉆進裝備性能-扭矩/推進力/泵量/泵壓：15000N·m/300kN/460L/min/13MPa

2．鉆進工藝-滿足的工藝方法：回轉、滑動、復合、正反扭轉

3．鉆進深度-鉆進系統鉆進深度：＞3000m

4．鉆進效率-煤層超長孔日進尺量：＞200m/d

5．孔徑-一次成孔直徑：120mm

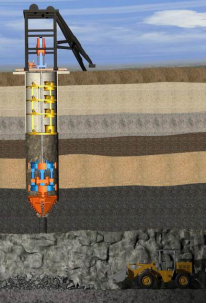

143．導井式豎井掘進機

【所屬領域】高端裝備

【中央企業名稱】中國煤炭科工集團有限公司

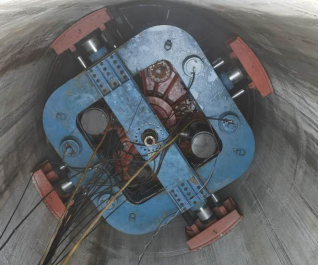

【技術產品簡介】導井式豎井掘進機是國內首臺套具有自主知識產權，利用反井鉆孔作為導井的大型綜合鑿井裝備。創新形成了“整體框架導向、多點支撐、變頻電機驅動、行星加單級減速、四油缸推進、錐形鉆頭破巖和超前鉆頭糾偏”的豎井掘進機整體結構，通過光纜或網絡能夠實現遠程控制，減少井下作業人員。其涉及巖石破碎、機械加工、電氣傳動、液壓控制、傳感器測量、數字控制等多學科，用機械破巖代替傳統的鉆眼爆破破巖，能夠實現破巖、出渣、支護平行作業，鉆鑿直徑5.8-6.0m、深度800m-1000m的豎井井筒，具有機械化程度高、不需爆破作業、井下人員少、施工效率高、成井質量好、安全性高等優點。

【產品圖片】
