24．特高壓直流換流變壓器
【所屬領域】關鍵零部件
【中央企業名稱】中國兵器裝備集團有限公司
【技術產品簡介】本技術產(chan)(chan)品主要依托國(guo)家重(zhong)大特高壓(ya)直(zhi)流輸(shu)電工(gong)程(cheng)，是國(guo)家“制(zhi)造(zao)2025”和“一帶一路”的重(zhong)點產(chan)(chan)品之一。該系列產(chan)(chan)品容量(liang)大，電壓(ya)等級高，調壓(ya)級數多，結構復雜。我公(gong)司通(tong)過大量(liang)新(xin)技術探索和研究(jiu)，采用(yong)(yong)了(le)多項新(xin)結構、新(xin)工(gong)藝(yi)，實現(xian)了(le)從無到有的技術突破，以(yi)優質性能打破了(le)行業壁壘。該技術產(chan)(chan)品自(zi)2010年(nian)應用(yong)(yong)以(yi)來(lai)，經過不斷技術革(ge)新(xin)，目前處于(yu)國(guo)際領先水平。
以(yi)±1100kV特(te)高壓直流換(huan)流變壓器為(wei)例，產品具(ju)有(you)以(yi)下特(te)點：
1、首次研發網側1000kV引線(xian)(xian)(xian)端部(bu)軸向(xiang)出線(xian)(xian)(xian)，外絕(jue)(jue)緣采用多層絕(jue)(jue)緣筒及支(zhi)撐撐條結構(gou)，保(bao)(bao)證線(xian)(xian)(xian)圈(quan)出口部(bu)位電場裕度(du)，確(que)保(bao)(bao)產品可靠(kao)；根(gen)據產品結構(gou)特(te)點，網側1000kV引線(xian)(xian)(xian)設計為兩柱并聯端部(bu)出線(xian)(xian)(xian)結構(gou)，垂直油(you)箱側壁引出，與可拆(chai)卸引線(xian)(xian)(xian)插拔連接。
2、首次(ci)研發網側1000kV器身端部(bu)絕緣(yuan)結構，采用(yong)多層成(cheng)型角環絕緣(yuan)結構，保證(zheng)了線圈端部(bu)絕緣(yuan)裕度。
3、采(cai)用特殊設計上鐵軛(e)屏蔽(bi)板，大幅優(you)化了1000kV網(wang)側繞組對上鐵軛(e)處(chu)的電場。
4、采用了兩側(ce)都能散熱的(de)新型鐵(tie)心夾件油道(dao)結構(gou)，有效避免了大容量換流(liu)變壓器鐵(tie)芯夾件溫(wen)升過熱導致的(de)絕緣(yuan)老(lao)化(hua)問題。
【產品圖片】
圖1 特高壓直流(liu)(liu)換(huan)流(liu)(liu)變壓器_001_世界首條(tiao)最(zui)高電壓等級昌吉-古泉±1100kV特高壓直流(liu)(liu)輸電工(gong)程(cheng)用換(huan)流(liu)(liu)變壓器
圖2 特高(gao)壓直(zhi)(zhi)流換流變(bian)壓器_002_首次(ci)完全自主研制(zhi)晉北(bei)-南京(jing)±800千伏直(zhi)(zhi)流輸電工程(cheng)用(yong)換流變(bian)壓器
圖3 特高壓(ya)(ya)直流(liu)換流(liu)變壓(ya)(ya)器(qi)_003_烏東(dong)德±800kV柔性直流(liu)變壓(ya)(ya)器(qi)
圖4 特高(gao)(gao)壓直流換流變壓器_004_云廣(guang)±800kV（HY14）特高(gao)(gao)壓換流變壓器
【與國外同類技術產品對比情況】
技術對比情況：領先
價格對比情況圖：低于
國外技術產品廠家及(ji)名(ming)稱：ABB、西門(men)子特高壓(ya)直流(liu)技術產品
【技術指標】
1．額定容(rong)量—產品容(rong)量：239.7MVA—587.1MVA
2．額定(ding)電(dian)壓(ya)—產(chan)品(pin)電(dian)壓(ya)等級：±800kV—±1100kV
?
40．短波長X射線衍射儀
【所屬領域】分析測試儀器、高端裝備(bei)
【中央企業名稱】中國兵(bing)器裝(zhuang)備(bei)集團(tuan)有限公(gong)司
【技術產品簡介】短波(bo)長(chang)X射(she)線衍射(she)儀是擁有自主(zhu)知識(shi)產權的(de)短波(bo)長(chang)特征X射(she)線衍射(she)技(ji)術產品(pin)，首(shou)先(xian)解決了(le)我國無損(sun)測(ce)定厘米級厚度工件(jian)(jian)內(nei)(nei)(nei)部(bu)（殘(can)余）應力、織(zhi)構、物(wu)相、晶界缺(que)陷及其分布(bu)的(de)難題，填補了(le)國內(nei)(nei)(nei)外無損(sun)檢測(ce)分析內(nei)(nei)(nei)部(bu)衍射(she)信(xin)息的(de)小型(xing)化儀器設(she)備空白。該(gai)儀器利用(yong)(yong)重金屬靶(ba)X射(she)線管作為輻射(she)源，采用(yong)(yong)光量(liang)(liang)子能量(liang)(liang)分析的(de)無強(qiang)度衰減單色化、精密(mi)測(ce)量(liang)(liang)分析等(deng)(deng)(deng)技(ji)術，最大可測(ce)厚度達40mm鋁當量(liang)(liang)，晶面間距測(ce)試(shi)誤(wu)差小于±0.00006nm，內(nei)(nei)(nei)部(bu)（殘(can)余）應力測(ce)試(shi)誤(wu)差小于±25MPa。可應用(yong)(yong)于先(xian)進材料、先(xian)進制造(zao)(zao)和基(ji)礎研究(jiu)領(ling)域，如預拉伸鋁板、渦輪葉片、裝(zhuang)配(pei)件(jian)(jian)、焊接件(jian)(jian)、熱(re)處理件(jian)(jian)等(deng)(deng)(deng)控形控性的(de)加工工藝優化和制造(zao)(zao)，以(yi)及材料/工件(jian)(jian)內(nei)(nei)(nei)部(bu)應力及其分布(bu)等(deng)(deng)(deng)的(de)演(yan)變(bian)規(gui)律研究(jiu)。
【產品圖片】

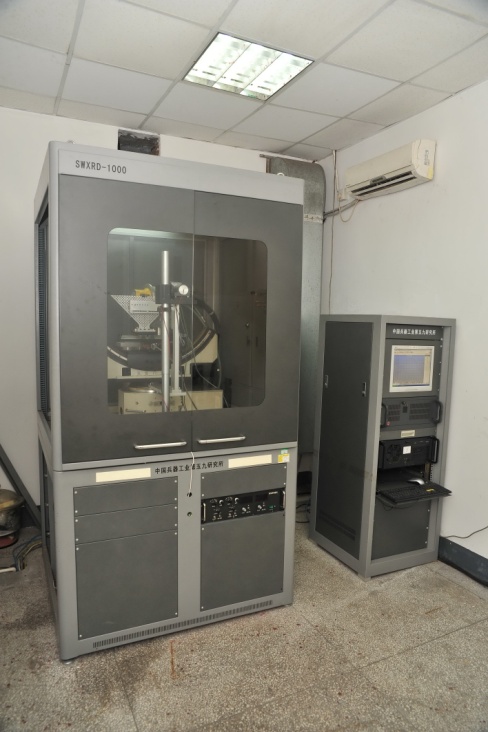

圖1 短波長X射(she)線(xian)衍(yan)射(she)儀_001_外形圖

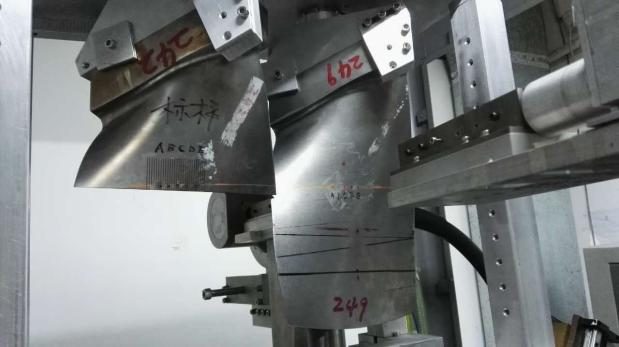

圖2 短波(bo)長X射線衍射儀_002_航空發動機葉片內部應力無損檢(jian)測

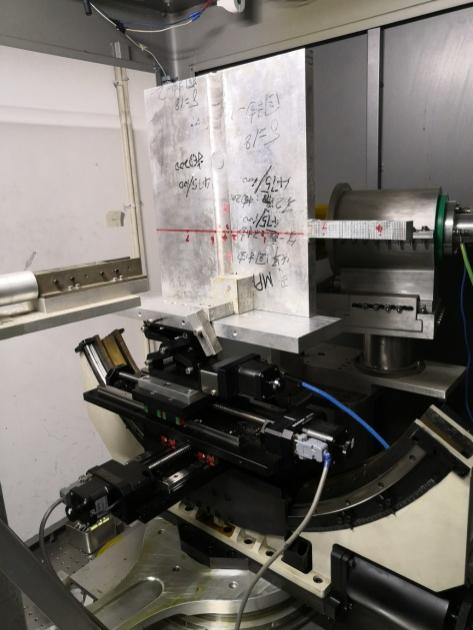

圖3 短波長(chang)X射(she)線衍射(she)儀_003_鋁合金板(ban)材攪(jiao)拌摩擦焊(han)接件(jian)內部殘(can)余應力無損測定(ding)

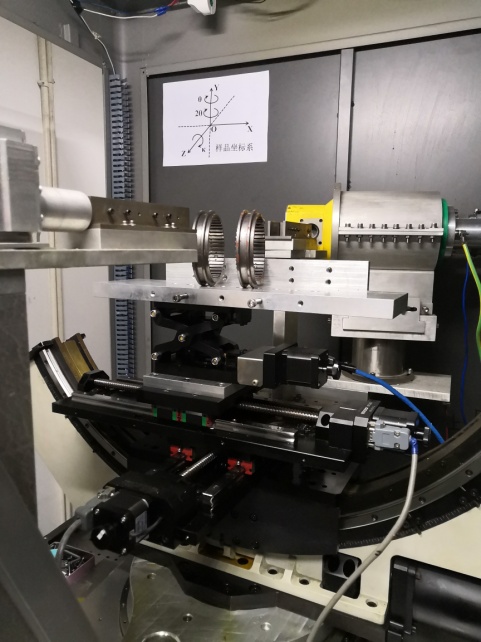

圖4 短波長(chang)X射線(xian)衍射儀_004_同(tong)步齒輪環(huan)內(nei)部應力及殘余(yu)奧氏體無損測定
【與國外同類技術產品對比情況】
技術對比情況：領先
價格對比情況：低于
國外技術產品(pin)廠家(jia)及名稱：國外無同類產品(pin)
【技術指標】
1.最(zui)大可測厚(hou)(hou)度(du)—樣品的(de)厚(hou)(hou)度(du)：70mm鎂(mei)，40mm鋁，8mm鈦，4mm鋼，4mm鎳(nie)等。
2.管電壓及最(zui)大(da)功(gong)率—穿透(tou)深度和效率：管電壓≥225kV，最(zui)大(da)功(gong)率≥3kW。
3.內部(bu)殘余應力測定(ding)誤差—儀(yi)器的綜合應力測試精度：小于±25MPa。
4.晶(jing)面間(jian)距測量重復性誤(wu)差—儀器的晶(jing)面間(jian)距測試精度(du)：小于±0.00006nm。
5.最小衍射體積—測試部(bu)位的大小：0.1×1.0×2.0(mm)。
6.樣(yang)品(pin)臺X、 Y、 Z行程及定位精度—樣(yang)品(pin)可(ke)移動測試范圍(wei)及定位精度：200mm、100mm、100mm，定位精度優(you)于(yu)±0.05mm。
